產品名稱：	保溫蝶閥	產品型號：	BD343H
公稱通徑：	DN50～DN1000	閥座密封：	堆焊合金、司太立合金
公稱壓力：	1.0Mpa～4.0MPa	連接方式：	法蘭式
適用溫度：	-20ºC～+550ºC	驅動方式：	手動、蝸輪、電動、氣動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	易凝固、高粘度介質	生產廠家：	上海凱利科閥門有限公司

產品說明

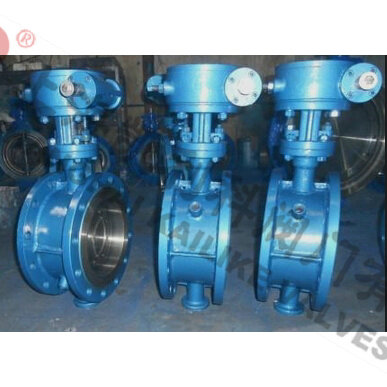

BD343H保溫蝶閥主要用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會凝固的高粘度介質。保溫蝶閥的夾套焊裝于閥門的側面，閥門的側面設置有夾套的連接口，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。

產品特點

1、該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；
2、本蝶閥采用不銹鋼“U”型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性；
3、本蝶閥的三維偏心距，經過嚴格的計算，“U”型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能；
4、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；
5、本蝶閥結構獨特，“開關”僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠；
6、耐高溫、耐低溫、耐腐蝕性。

設計標準

設計標準	ASME B16.34、GB/T 12238
結構長度	ASME B16.10、GB/T 15188.2
連接法蘭	ASME B16.5、JB/T79、GB/T9113
驅動方式	手動、電動、氣動
檢驗和試驗	JB/T9092、GB/T13927、API589

技術參數

公稱通徑	DN（mm）	50～2000
公稱壓力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
試驗壓力	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
適用介質	水、蒸氣、油品、酸類腐蝕性等。
適用溫度	碳鋼 :-29℃～600℃ 不銹鋼-40℃～600℃

外形結構圖

主要外形尺寸

公稱通徑DN(mm)		結構長度(標準值)		外形尺寸(參考值)										連接尺寸(標準值)						參考重量D1343H
		L		H	BD343H			BD643H			BD943H			PN0.6MPa			PN1.6MPa
毫米mm	英寸inch	短Brief	長long		H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	625	245	72	530	250	255	165	125	4-14	165	125	4-18	19
65	21/2	112	170	115	370	180	200	625	245	72	530	250	255	185	145	4-14	185	145	8-18	22
80	3	114	180	120	380	180	200	645	245	72	565	250	255	200	160	4-18	200	160	8-18	25
100	4	127	190	138	420	180	200	675	355	92	600	250	255	220	180	4-18	235	190	8-22	28
125	5	140	200	164	460	180	200	715	355	92	640	250	255	250	210	8-18	270	220	8-26	43
150	6	140	210	175	555	270	280	800	355	92	705	300	315	285	240	8-18	300	250	8-26	50
200	8	152	230	200	760	400	425	850	250	170	775	300	315	340	295	8-18	360	310	12-26	64
250	10	165	250	243	830	400	425	925	250	170	945	300	315	405	355	12-18	425	370	12-30	99
300	12	178	270	250	895	450	560	1035	450	220	1070	300	315	460	410	12-22	485	430	16-30	130
350	14	190	290	280	950	450	560	1070	450	220	1140	300	315	520	470	12-22	555	490	16-33	188
400	16	216	310	305	1190	535	580	1190	450	220	1210	300	315	58/0	525	16-22	620	550	16-36	270
450	18	222	330	350	1255	535	580	1250	650	280	1335	575	714	640	585	16-22	670	600	20-36	350
500	20	229	350	380	1305	5385	580	1290	650	280	1415	575	714	715	650	20-22	730	660	20-36	375
600	24	267	390	445	1340	570	660	1455	850	380	1605	656	810	840	770	20-26	845	770	20-39	560
700	28	292	430	480	1520	750	550	1585	850	380	1844	656	810	910	840	24-26	960	875	24-42	610
800	32	318	470	530	1710	750	550	1700	1250	380	2040	656	810	1025	950	24-30	1085	990	24-48	880
900	36	330	510	580	1810	750	550	1965	1250	380	2255	785	863	1125	1050	24-30	1185	1090	28-48	1100
1000	40	410	550	650	1960	900	750	2015	1250	380	2380	785	863	1255	1170	28-30	1320	1210	28-56	1600
1200	48	470	630	760	2250	1000	925	2250	1250	380	2640	785	863	1485	1390	32-33	1530	1420	32-56	2150
1400	56	530	710	850	2435	1000	925				2886			1685	1590	36-36	1755	1640	36-62	3200
1600	64	600	790	1030	2780	1000	925				3456			1930	1820	40-36	1975	1830	40-62	5000
1800	72	670	870	1230	3020	1100	980				3420			2130	2020	44-39	2195	2070	44-70	6800
2000	80	760	950	1350	3270	1100	980				3685			2345	2230	48-42	2425	2300	48-70	9100



聲明：【BD343H保溫蝶閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的BD343H保溫蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
